德國禾鼎塑燒板圖樣特性與專利說明

產品性能特點：

●除塵效率高達99.999%可有效去除0.1微米以上的粉塵。凈化值小于1mg/m³；

●獨特的結構設計，使用壽命長達5-10年；

●過濾風速高，有效過濾面積大，體積僅為傳統布袋過濾器的1/3；

●耐酸堿、耐潮濕，耐磨損；

●系統結構簡單，維護便捷；

●運行費用低、能耗低；

●有非涂層、標準涂層、抗靜電涂層、防爆型、不銹鋼型等供選擇；

●普通型過濾元件溫度達70℃；

●模塊化結構，可根據客戶現場情況靈活設計；

●通過權威機構美國FDA及歐洲BIA認證。

德國禾鼎塑燒板專利說明：
德國herding(禾鼎)公司塑燒板專利說明.pdf

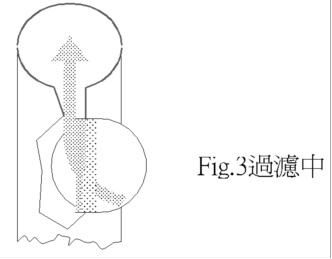

脈動逆洗濾片式集塵機基本原理；運轉時含塵空氣導入過濾式 (HOUSING)中，過濾室內設有過濾片(PE燒結濾片)，含塵空氣從過濾片外側向內側通過，粉塵(DUST)被隔絕附著于過濾片表面，經一定時間后由PLC(電腦編程)，控制設置于清凈室(CLEAN AIR CHAMBER)上部電磁閥(PILOT VALVE)，導引膜片閥(DIAPHRAGM VALVE)導入壓縮空氣進入歧管(BLOW NOZZLE)，以周期性短時間噴射出，噴射出之壓縮空氣通過噴射口，在這時由于噴射效果，大量之二次空氣隨之被導入過濾片，使過濾片壓力升高、過濾震動膨脹。這一效過果使得濾片產生震動及逆流空氣，使附著于過濾片上之粉塵在瞬間震落。重復回圈上述動作達到可連續、安定、風量變動小，故障少。

    燒結板又稱燒結薄層板將吸附劑（硅膠或氧化鋁）和玻璃粉勻，涂布在玻璃板上，然后于高溫爐中燒結，即成燒結板。燒結板除塵器是目前唯一的可以用于處理高濃度、含有大量水及油性粉塵的過濾式除塵設備。德國Herding過濾技術有限公司是這一技術的發明者，目前已經發展到第三代產品，在設備結構上已完成模塊化和標準化。具有設備輕、占地小、安裝方便、維護率低、耐腐蝕等特點。在食品工業、電子行業、有價粉體回收、有毒粉塵的凈化、超細及粘性和其它傳統除塵設備無法使用的場合，顯示出無可比擬的技術優勢。第三代產品的先進涂膜加工工藝生成的產品，是處理各類粉體、碳粒、及不完全燃燒碳化物等混合

粉塵的重要保證。最新的粉體配方及粉體加工技術，使得其產品母體孔隙最多、更均、強度更好、透氣更均勻、除塵時阻力更低，并且更加穩定�？蛇m合更加苛刻的粉塵的過濾除塵。Herding 公司專有表面處理技術，使得燒結板形成微 孔PTFE表面膜產品，除塵效率可達99.99%，排氣含塵濃度小于1mg/m3。其過濾面積為同等布袋面積的4倍，設備的整體體積僅為袋式除塵的50%左右。適用比電阻小于104Ωcm的環境。使用壽命是袋式除塵器的10倍，長達10年以上。除塵器塑燒板除塵器廣泛應用于PCB行業，冶金、稀土、化工制藥、食品等行業有價粉塵的回收及對環境要求極嚴格的工業領域，它對傳統的布袋、靜電除塵設備具有革命性的進步。高溫?zé)�結板除塵器主要是針對高溫氣體除塵場合而開發的新一代除塵器。塑燒板除塵器能有效捕集0.1μm以上的粉塵，對于１μm以上的粉塵捕集效率高達99.99%,排放小于1mg/m3,實 現了真 正 意 義 上 的 零 排 放。塑 燒 板 除 塵 器 抗 靜 電、耐 酸 堿、耐 強 濕、耐磨損、使用壽命長達10年以上。







2.2壓力損失變化小

    壓力損失與處理風量、含粉塵濃度、粉塵性質、粉塵粒度而異，在一次過濾層形成后PULSE AIR JET TYPE集塵機的逆洗機構，于連續正常運轉時，瞬間逆洗震落粉塵所產生之壓力損失小且常維持一定。







































2.5維修保養容易：

集塵機逆洗裝置可動件少,所以故障少,維修保養相對減少且容易。安裝更換塑燒板極為方便，只需打開除塵器檢修門擰緊固定塑燒板的兩個螺栓即可完成一片濾板的裝配。在日常生產中，幾乎無需維修保養。

2.6偉創集塵機結構圖：

3.偉創集塵系統特點：

3.1風管系統：

1）依機臺需求之風量，風管采漸縮式設計制作，風量平衡，控制風速一致。將壓損降至最低，是為合理化之設計。

2）斜插合流三通采用30度斜插，局部阻力系數ζ小（30度時 =0.18，45度

時ζ=0.25）,大小頭風管坡度較平緩(集塵風管大小頭漸變角度不宜超過15度,角度愈小壓損愈小,風量分配亦更平衡),在引射過程中能量損失較少,故能將支管和直管之流速控制為一定,較利于粉塵的收集,不易在風管內堵塞。使始末端靜壓基本一致。（如下圖所示）









         不良設計，壓力損失大，控制風速                                      最不利集塵之設計，

           不能保持一致，風量不平衡。                                            不宜采用。



3.2集塵機本體

1）粉塵入口設計一級粉塵分離裝置，有效進一步延長濾片使用壽命，除塵效率更佳。

2）漏斗設計角度暢順，防止粉塵的附著，下料閥的開關為自動控制化。

3）室（內）外型之集塵機設計美觀之維修平臺與護欄，維護工作變得更容易。



            塑燒板除塵設備內部安裝結構圖                                          塑燒板除塵設備

                     塑燒板除塵設備                                                塑燒板除塵設備

                                           泰國25套塑燒板除塵設備安裝現場
